Endüstriyel Reaktör Tasarımı ve Ekipman Seçimi

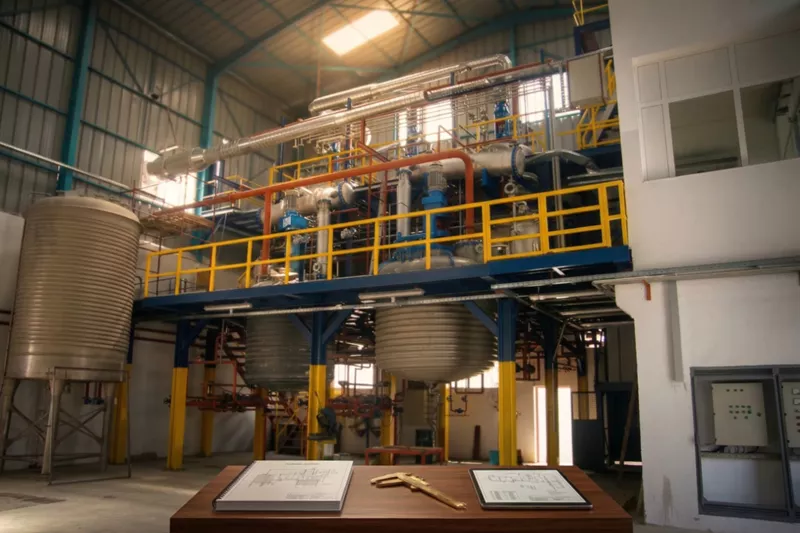

Endüstriyel bir kimyasal reaktör, herhangi bir kimyasal prosesin tam kalbini oluşturur. Ham maddelerin nihai ve katma değerli ürünlere dönüştürüldüğü tek aşama olan bu sistemlerde, yüksek verimli ve doğru bir reaktör tasarımı yapmak, prosesin genel mühendislik başarısı için en hayati adımdır. Kimya endüstrisinde rekabet gücünü artırmak ve üretim standartlarını yükseltmek, ancak doğru endüstriyel proses ekipmanlarının seçilmesiyle mümkündür.

Gelişmiş bir endüstriyel kimyasal reaktörün tasarımı, endüstriyel reaktör imalatı standartlarına uygun olarak operasyonel verimliliği maksimize etmek adına aşağıdaki temel gereksinimleri kusursuz bir şekilde karşılamalıdır:

• Kimyasal Faktörler: İstenen reaksiyonun hedeflenen dönüşüm derecesine ulaşabilmesi için, karışımın reaktör içinde yeterli bekleme süresine (residence time) sahip olması ve reaksiyon kinetiğinin doğru yönetilmesi şarttır.
• Kütle Transferi Faktörleri: Özellikle heterojen reaksiyonlarda, sürecin hızı kimyasal kinetikten ziyade reaktif türlerin difüzyon hızları (fazlar arası kütle transferi) tarafından kontrol edilir.
• Isı Transferi Faktörleri: Reaksiyon anında açığa çıkan devasa ısının sistemden güvenle uzaklaştırılması veya tepkime için gerekli ısının dengeli bir şekilde eklenmesi hayati bir süreçtir. Gelişmiş ısıtma ve soğutma ceketli reaktör sistemleri burada devreye girer.
• Güvenlik Faktörleri: Tehlikeli reaktanların ve ürünlerin güvenle muhafaza edilmesi, reaksiyon ve proses koşullarının tam kontrol altında tutulması bir zorunluluktur. Basınçlı kap standartlarına (EN 13445) uygunluk bu aşamada kritik bir rol oynar.

Bu birbiriyle doğrudan ilişkili ve zaman zaman çelişebilen zorlu faktörleri aynı anda dengelemek, reaktör tasarımını karmaşık ve zor bir mühendislik görevi haline getirir. Ancak birçok endüstriyel uygulamada, prosesin doğasına bağlı olarak bu faktörlerden biri öne çıkararak baskın hale gelir ve reaktör tipi ile en uygun tasarım yönteminin seçimini belirler.

Reaktör Tasarımlarının Sınıflandırılması

Reaktör tasarımlarını sınıflandırmak ve prosesinize en doğru kimyasal proses ekipmanını seçmek için normalde şu özellikler kullanılır:

1. Operasyon Modu: Kesikli (batch) veya sürekli (continuous).
2. Mevcut Fazlar: Homojen veya heterojen reaksiyonlar.
3. Reaktör Geometrisi: Akış düzeni ve fazların temas etme şekli baz alınarak; karıştırmalı tank reaktörü, boru tipi reaktör, sabit/hareketli dolgulu yataklı reaktör ve akışkan yataklı reaktör olarak ayrılır.

Kesikli (Batch) ve Sürekli (Continuous) İşleme Süreçleri

Kesikli bir proseste tüm reaktifler sürecin başlangıcında tanka eklenir; reaksiyon ilerledikçe karışımın kompozisyonu zamanla değişir ve istenen dönüşüme ulaşıldığında reaksiyon durdurularak ürün geri çekilir. Kesikli prosesler, daha küçük ölçekli üretimler ile pigmentler, boyarmaddeler ve polimerler gibi aynı ekipmanda farklı ürünlerin veya sınıfların üretileceği durumlar için benzersiz bir esneklik sunar. Özellikle kalite odaklı ve Ar-Ge amaçlı üretim tesislerinde bu esneklik büyük bir avantajdır. Tam bu noktada, büyük ölçekli üretime geçmeden önce formülasyonların test edildiği, deneme ve Ar-Ge çalışmalarının güvenle yapılacağı pilot reaktör üniteleri tesisinizin en önemli donanımı haline gelir.

Sürekli proseslerde ise reaktanlar reaktöre aralıksız beslenir ve ürünler sürekli olarak geri çekilir; böylece reaktör kararlı hal (steady-state) koşullarında kesintisiz çalışır. Sürekli üretim, normalde kesikli üretime göre daha düşük üretim maliyetleri sağlar ancak kesikli üretimin sunduğu esneklikten yoksundur. Bu sebeple büyük ölçekli üretimler için genellikle sürekli reaktör sistemleri seçilir.

Kesikli veya sürekli tanımına tam olarak uymayan proseslere ise genellikle yarı-sürekli (semicontinuous) veya yarı-kesikli (semibatch) denir. Yarı-kesikli bir reaktörde, reaksiyon ilerledikçe bazı reaktanlar sisteme eklenebilir veya bazı ürünler geri çekilebilir. Yarı-sürekli bir proses, örneğin katalizör rejenerasyonu gibi bir amaçla periyodik olarak kesintiye uğratılan bir sistem olabilir.

Homojen ve Heterojen Reaksiyonların Tasarıma Etkisi

Homojen reaksiyonlar, reaktanların, ürünlerin ve kullanılan herhangi bir katalizörün tek bir sürekli faz (gaz veya sıvı) oluşturduğu reaksiyonlardır. Homojen gaz fazı reaktörleri her zaman sürekli çalıştırılırken, sıvı faz reaktörleri prosese göre kesikli veya sürekli olabilir. Boru tipi (boru hattı) reaktörler normalde petrol ham yağı fraksiyonlarının etilene termal krakingi gibi homojen gaz fazı reaksiyonları için kullanılır. Hem boru tipi hem de karıştırmalı tank reaktörleri ise homojen sıvı faz reaksiyonları için idealdir.

Heterojen bir reaksiyonda iki veya daha fazla faz bir arada bulunur ve reaktör tasarımındaki temel mühendislik sorunu, fazlar arası kütle transferini en üst düzeye çıkarmaktır. Olası faz kombinasyonları şunlardır:

• Sıvı-Sıvı: Toluen veya benzenin karışık asitlerle nitrolanması ve emülsiyon polimerizasyonları gibi karışmayan sıvı fazların olduğu reaksiyonlar.
• Sıvı-Katı: Katının bir reaktan veya katalizör olabildiği, bir veya daha fazla sıvı fazın katı ile temas ettiği durumlar.
• Sıvı-Katı-Gaz: Katının normalde bir katalizör olduğu (örneğin aktif karbon üzerinde platin bulamacı kullanarak aminlerin hidrojenasyonu) durumlar.
• Gaz-Katı: Yüksek fırınlarda demir cevherlerinin indirgenmesi ve katı yakıtların yanması gibi, katının reaksiyona katılabildiği veya katalizör gövdeleyebildiği durumlar.
• Gaz-Sıvı: Sıvının reaksiyona katılabildiği veya katalizör görevi görebildiği sistemler.

Geometrilerine Göre Temel Reaktör Tipleri

Yerleşik prosesler için kullanılan reaktörler, prosesin gereksinimlerine tam uyması için yıllar içinde geliştirilmiş karmaşık ve benzersiz tasarımlardır. Bununla birlikte, reaktör tasarımlarını şu geniş kategorilerde sınıflandırmak endüstri standartları açısından uygundur:

• Karıştırmalı Tank Reaktörleri (CSTR): Mekanik bir karıştırıcı ile etkin ısı transferi sağlayan bir soğutma ceketi veya serpantinleri ile donatılmış tanklardan oluşur. Kesikli veya sürekli olarak işletilirler. Geleneksel laboratuvar balonunun büyük ölçekli modeli olan bu cihazlar, temel kimyasal reaktör olarak kabul edilir. Boyutları birkaç litreden başlayıp birkaç bin litreye kadar değişebilir. Homojen ve heterojen sıvı-sıvı, sıvı-gaz reaksiyonları ile ajitasyonla (çalkalama) süspansiyon halinde tutulan ince katı partiküllü reaksiyonlar için yaygın olarak kullanılırlar. Karıştırmalı reaktörlerin verimliliği doğrudan iç ekipmanlarına bağlıdır; bu bağlamda sızdırmazlık ve güç aktarımını sağlayan karıştırıcı sisteminde kullanılan kafa grubu yani lantern ile yüksek devirlerde dahi homojen karışım kalitesini belirleyen reaktörde kullanılan pervaneler, tasarımın en kritik mühendislik parçalarıdır. Ajitasyon derecesi tasarımcının kontrolünde olduğundan, iyi kütle veya ısı transferi gerektiren reaksiyonlar için özellikle mükemmeldirler. Sürekli proses olarak çalıştırıldığında reaktördeki kompozisyon sabittir ve ürün akımıyla aynıdır; bu durum çok hızlı reaksiyonlar hariç tek aşamada elde edilebilecek dönüşümü sınırlar. Ajitasyon için güç gereksinimi istenen karıştırma derecesine bağlıdır ve orta seviye karıştırma için yaklaşık 0.2 kW/m³ ile yoğun karıştırma için 2 kW/m³ arasında değişir.
• Boru Tipi Reaktörler: Genellikle gaz reaksiyonları için kullanılır ancak bazı sıvı faz reaksiyonları için de son derece uygundur. Yüksek ısı transfer hızları gerekiyorsa, yüzey alanı/hacim oranını artırmak için küçük çaplı borular kullanılır. Tasarımda birkaç boru paralel olarak düzenlenebilir, bir manifolda bağlanabilir veya gövde-borulu ısı eşanjörüne benzer şekilde bir ayna levhasına takılabilir. Yüksek sıcaklıklı reaksiyonlar için borular doğrudan bir fırın içine yerleştirilebilir. Boş boru reaktörlerindeki basınç düşüşü ve ısı transfer katsayıları, borulardaki standart akış yöntemleri kullanılarak hesaplanır.
• Dolgulu Yataklı Reaktörler: Katının bir reaktan veya bir katalizör olduğu iki temel tipi vardır. Kimyasal proses endüstrilerinde mühendisler normalde katalitik reaktörlerle ilgilenir. Endüstriyel dolgulu yataklı katalitik reaktörlerin boyutu, birkaç santimetre çapındaki küçük borulardan büyük çaplı dolgulu yataklara kadar değişir. Genellikle gaz ve gaz-sıvı reaksiyonları için kullanılırlar. Büyük çaplı yataklarda ısı transfer hızları düşüktür; daha yüksek bir ısı transfer hızı gerekiyorsa akışkan yataklar düşünülmelidir.
• Akışkan Yataklı Reaktörler: Temel özelliği, katıların reaksiyona giren akışkanın yukarı doğru akışıyla süspansiyon halinde tutulmasıdır. Bu dinamik yapı, yüksek kütle ve ısı transfer hızlarını teşvik ederken çok iyi bir karıştırma sağlar. Ceketlere ve iç serpantinlere doğru genellikle 200 W/m²°C mertebesinde üstün ısı transfer katsayıları elde edilir. Katılar bir katalizör, akışkanlaştırılmış yanma proseslerinde bir reaktan veya sadece ısı transferini artırmak için eklenen inert bir toz olabilir. Akışkanlaştırma yalnızca gazlarla birlikte nispeten küçük boyutlu partiküllerle (<300 µm) kullanılabilir. Büyük çaplı reaktörlerin tasarımı ve ölçek büyütülmesi (scale-up) hala belirsiz bir süreçtir ve tasarım yöntemleri büyük ölçüde ampirik (deneysel) verilere dayanır.

7 Adımlı Profesyonel Tasarım Prosedürü

Kapsamlı ve güvenli bir reaktör tasarımı için izlenmesi gereken genel prosedür şu yedi adımı kapsar:

1. Veri Toplama: İstenen reaksiyon ve yan reaksiyonlar hakkındaki tüm kinetik ve termodinamik verileri toplayın. Ticari prosesler hakkında açık literatürde çok az bilgi bulunduğundan, gerekli kinetik veriler normalde laboratuvar ve pilot tesis çalışmalarından elde edilir. Basınç, sıcaklık, akış hızı ve katalizör konsantrasyonu gibi çeşitli çalışma koşullarındaki reaksiyon hızı değerleri saptanmalıdır.
2. Fiziksel Özelliklerin Belirlenmesi: Tasarım için gereken yoğunluk, viskozite ve ısı kapasitesi gibi fiziksel özellik verilerini tahmin, literatür veya laboratuvar ölçümleriyle toplayın.
3. Hız Kontrol Mekanizmasının Teşhisi: Baskın hız kontrol mekanizmasını (kinetik, kütle veya ısı transferi) tanımlayın. Benzer reaksiyonlardaki deneyimlere veya pilot tesis çalışmalarına dayanarak en uygun reaktör tipini seçin.
4. Çalışma Koşullarının Seçimi: İstenen dönüşümü ve verimi verecek reaktör çalışma koşulları (basınç ve sıcaklık vb.) için bir ön seçim yapın.
5. Boyutlandırma ve Performans Tahmini: Reaktörü boyutlandırın ve performansını tahmin edin. Kesin analitik çözümler nadiren mümkün olduğundan, idealleştirilmiş reaktörlerin analizine dayalı yarı-ampirik yöntemler kullanılmalıdır.
6. Mekanik Tasarım ve Malzeme Seçimi: Agresif kimyasallara karşı yüksek korozyon direnci sunan uygun yapı malzemelerini (örneğin AISI 304/316L kalite paslanmaz çelik reaktör gövdeleri) seçin. Gövde tasarımı (EN 13445 basınçlı kap standartlarına uygun olarak), ısı transfer yüzeyleri, iç aksamlar ve genel yerleşimi içeren ön mekanik tasarımı hazırlayın.
7. Maliyetlendirme ve Optimizasyon: Önerilen tasarımın sermaye (yatırım) ve işletme maliyetlerini hesaplayın ve tasarımı ekonomik olarak optimize etmek için gerektiğinde 4. ila 6. adımları tekrarlayın.
